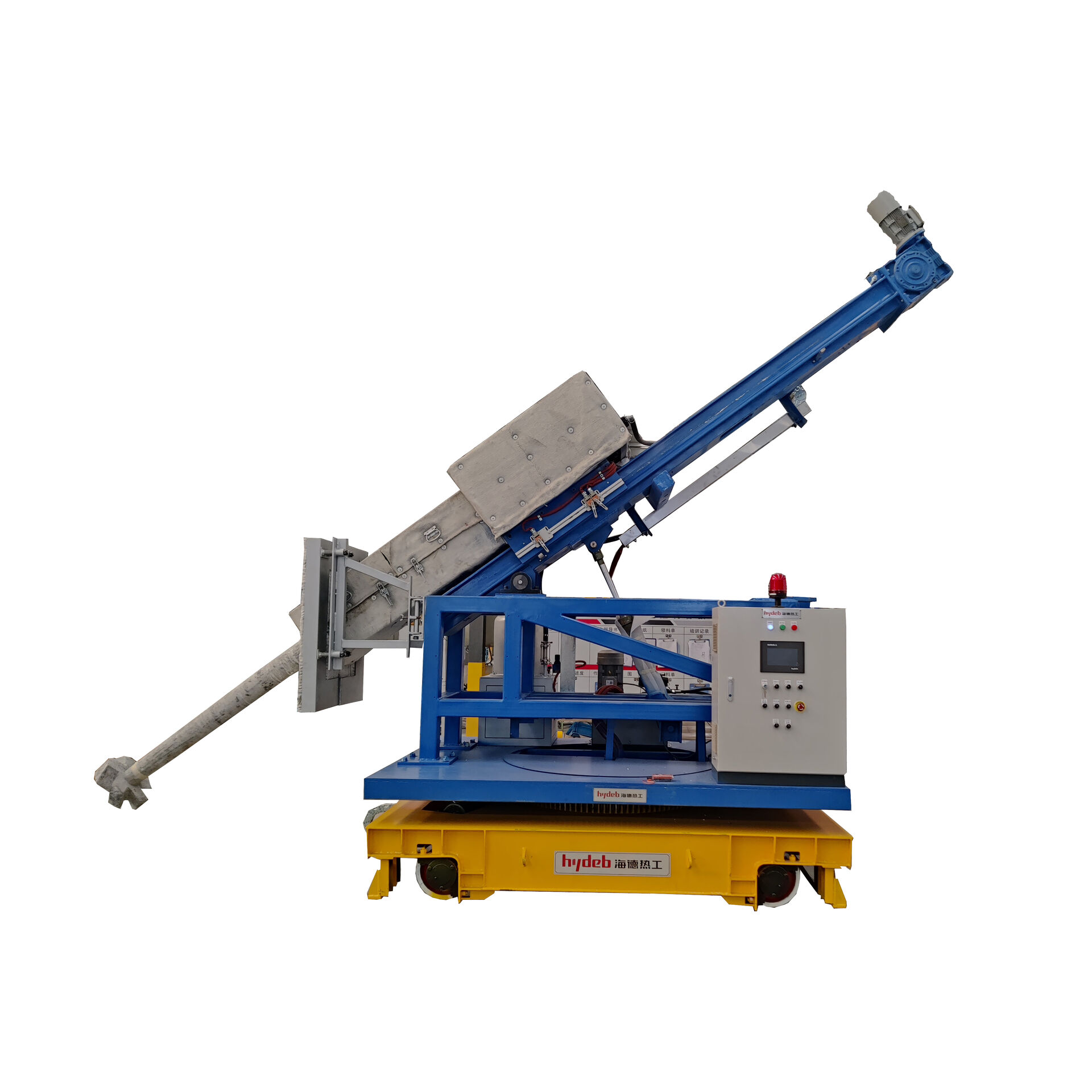

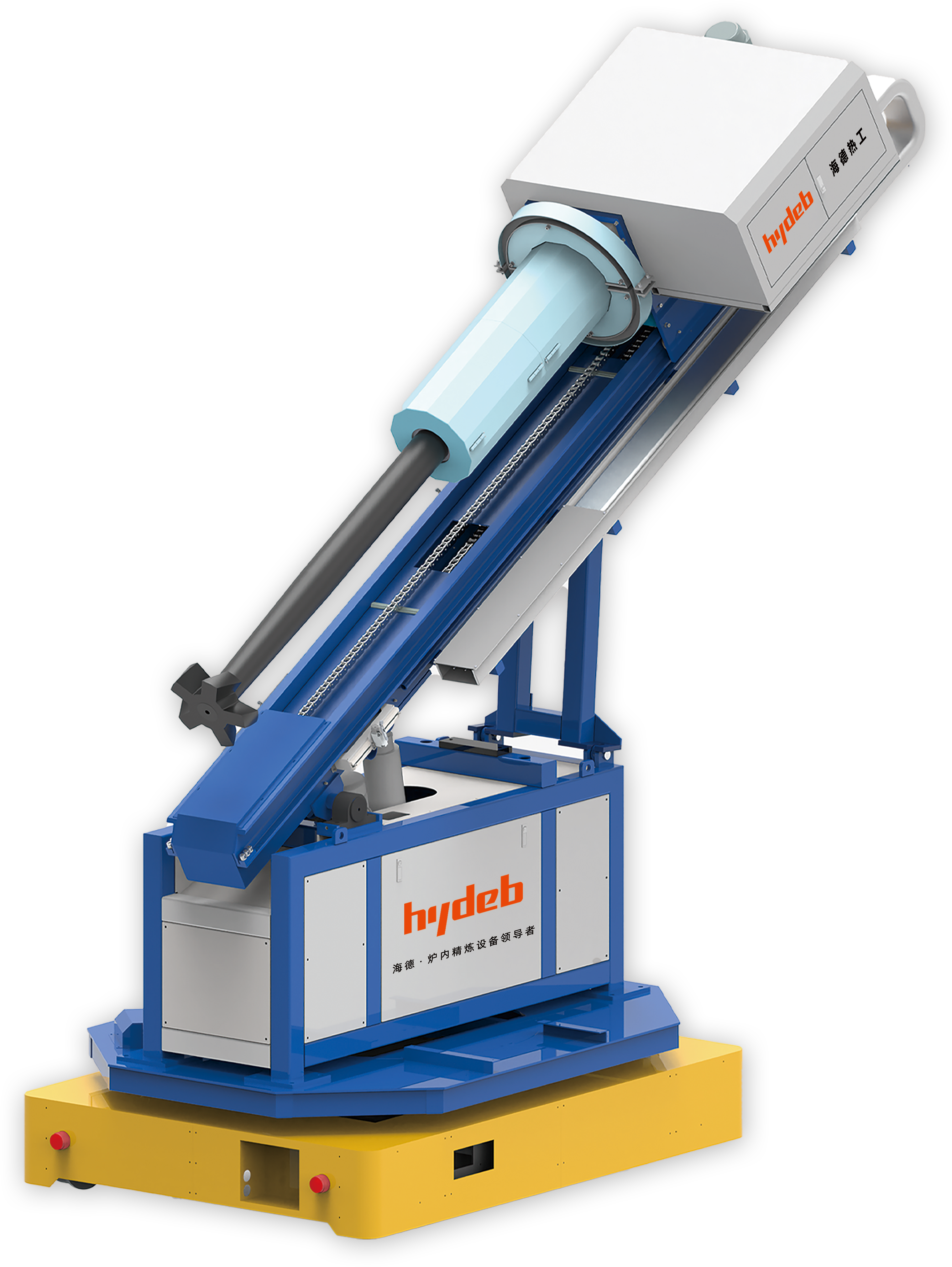

炉侧壁精炼装置
氢气在铝液中的溶解度很高,它会降低铸件的物理性能和机械加工性能,要铸成高质量的铸件,铝液中氢的含量就必须控制在较低的水平。
炉内旋转精炼装置的转子能有效的将惰性气体打散成细小的气泡,均匀的在铝液中散开、浮升。铝液中的氢分压比气泡中高,氢气会向惰性气体中扩散,并随气泡上浮至液面,从而有效的降低铝液中氢气含量。同时上浮的气泡会将铝液中细小的夹杂带至铝液表面,被覆盖剂俘获而除去。

产品描述

—— PRODUCT DESCRIPTION ——

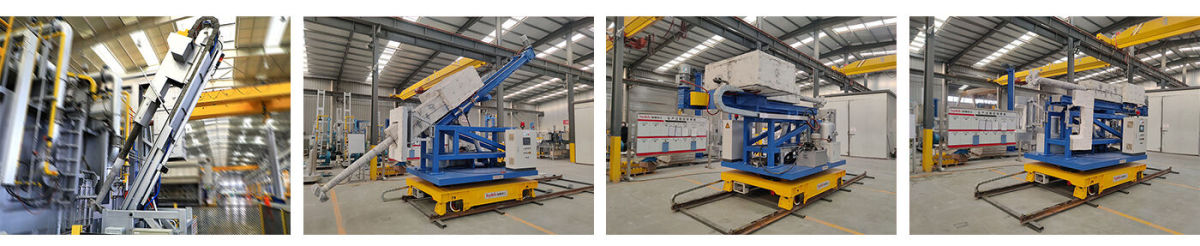

炉侧壁精炼装置

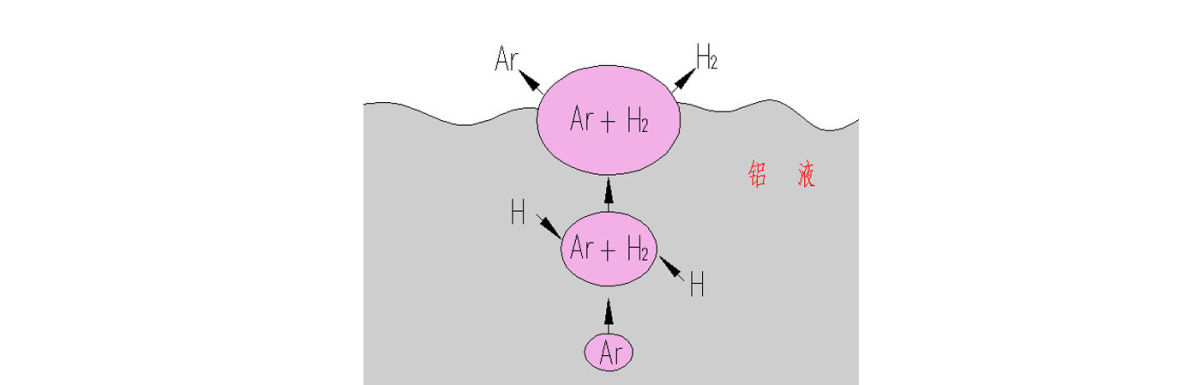

除气原理图


设备优点

◆ 设备整体牢固、刚性好,使用时无抖动

◆ 加粉机构采用304不锈钢制作,耐腐蚀,加粉均匀,加粉量无极可调。

◆ 石墨转轴采用哈夫块-卡套连接,与设备旋转主轴同轴度好,拆装方便

◆ 旋转主轴加工要求严格,同轴度好,跳动小

◆ 旋转主轴可在200℃的高温环境下长期运行

◆ 移动箱行走机构采用特种成型导轨及自润滑滚轮,日常运行免维护

◆ 比起人工管吹精炼方式,可以减少工人劳动强度,保证精炼效果;可最终帮助用户提高生产效率和实现用户对其产品质量要求的目标。

◆ 控制系统选用西门子器件为主,确保系统的稳定可靠;


主要参数

项目数据备注
精炼气体纯度 %≥99.997    高纯氮气或者氩气
压力 MPa0.1-0.6 可调
流量 m³/h5.7~25.5 可调
电源参数电源相数三相四线
电压 V380V
频率 Hz50Hz
总功率kW<15kw
移动箱移动电机功率  kW1.5用于移动箱行走
转轴旋转电机功率  kW11用于带动石墨转轴旋转
加粉装置电机功率  kW0.25用于带动加粉装置
转子倾翻角度  35°
推量1.5T/min
除氢效果>30%(除气30分钟后)
供粉速度0~6KG/min
石墨转子转速r/min100-400变频调节
精炼除气时间min0~99时间可调
铝液温度 ℃640-850精炼铝液的温度

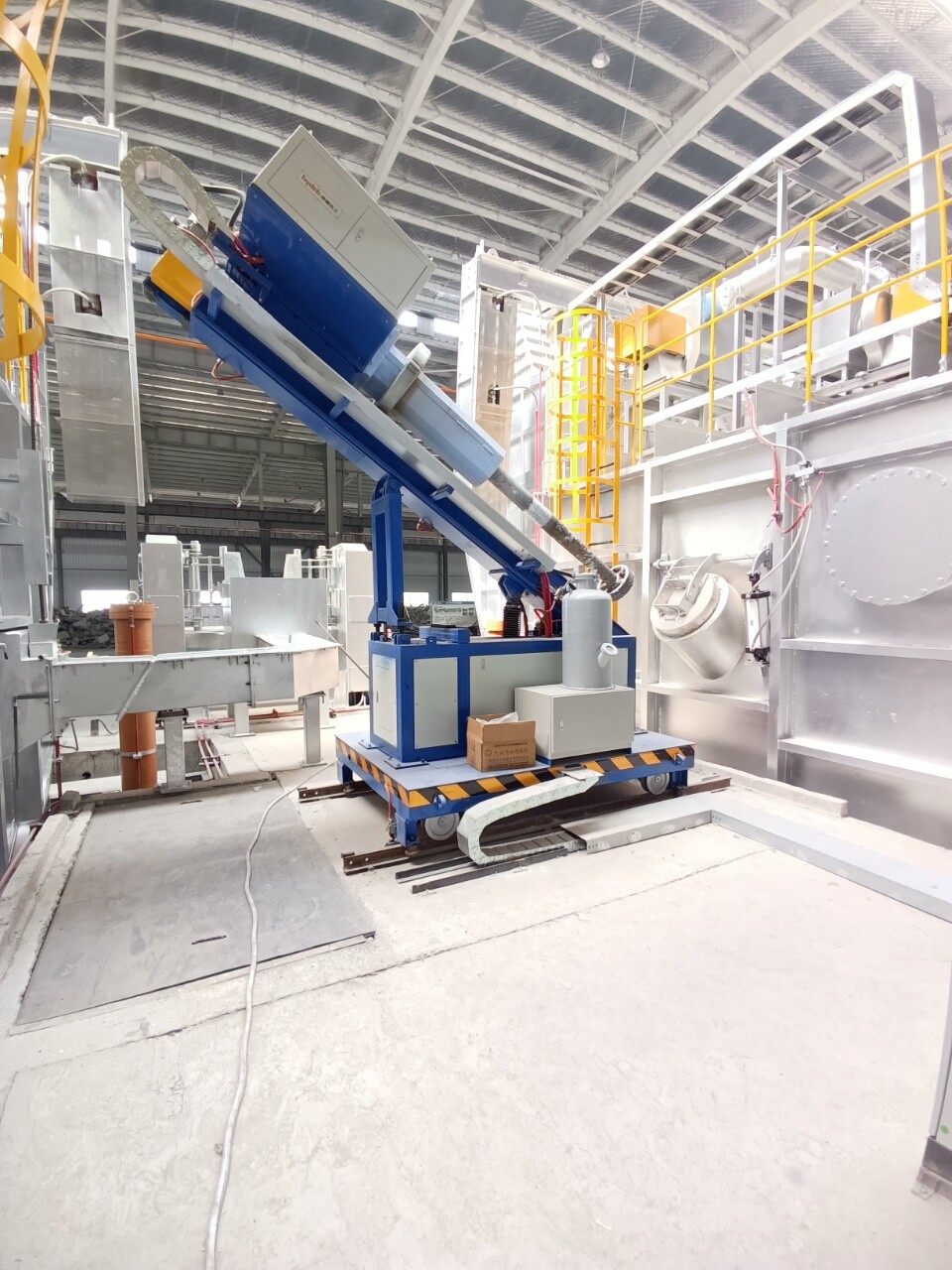

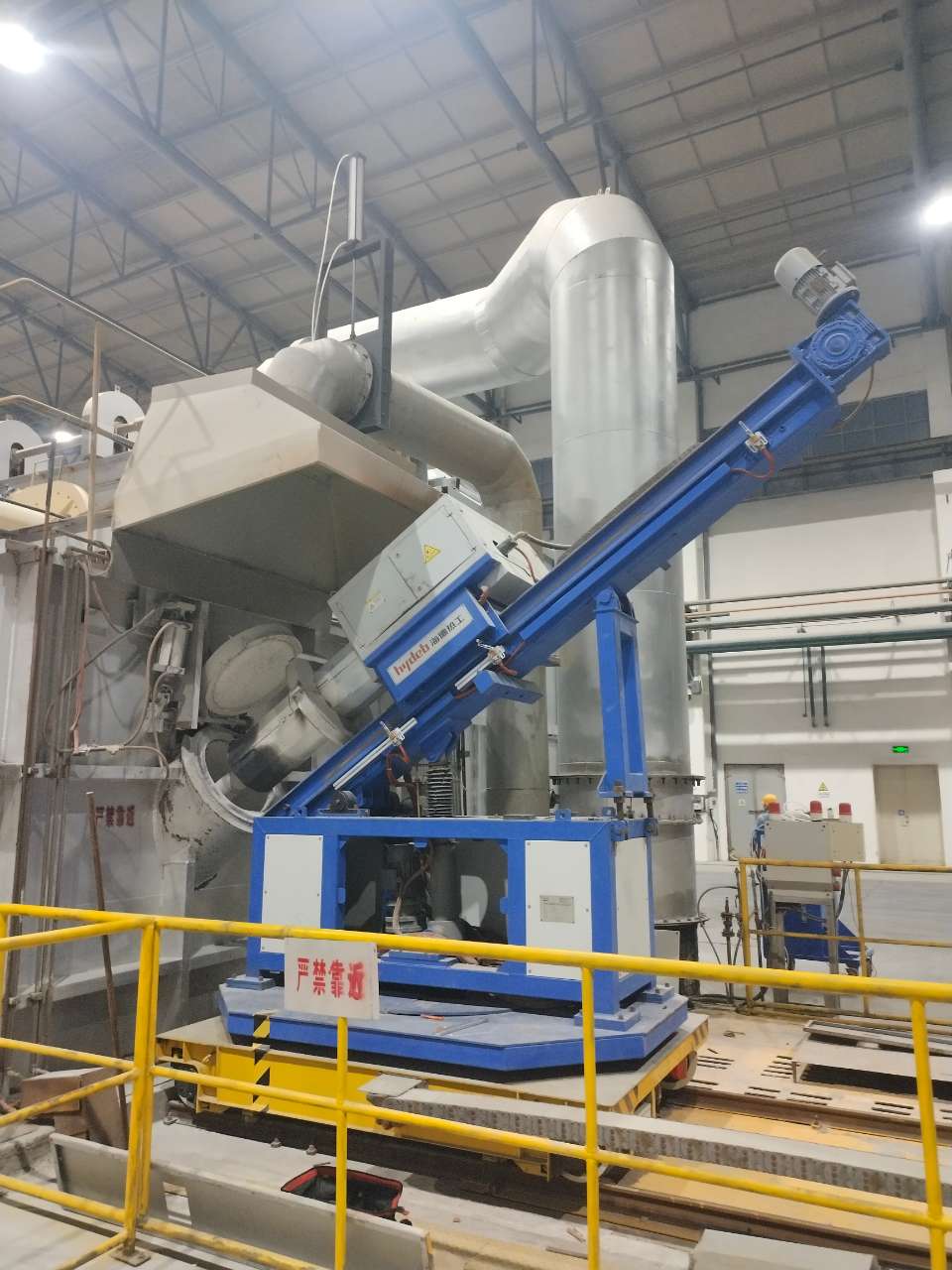

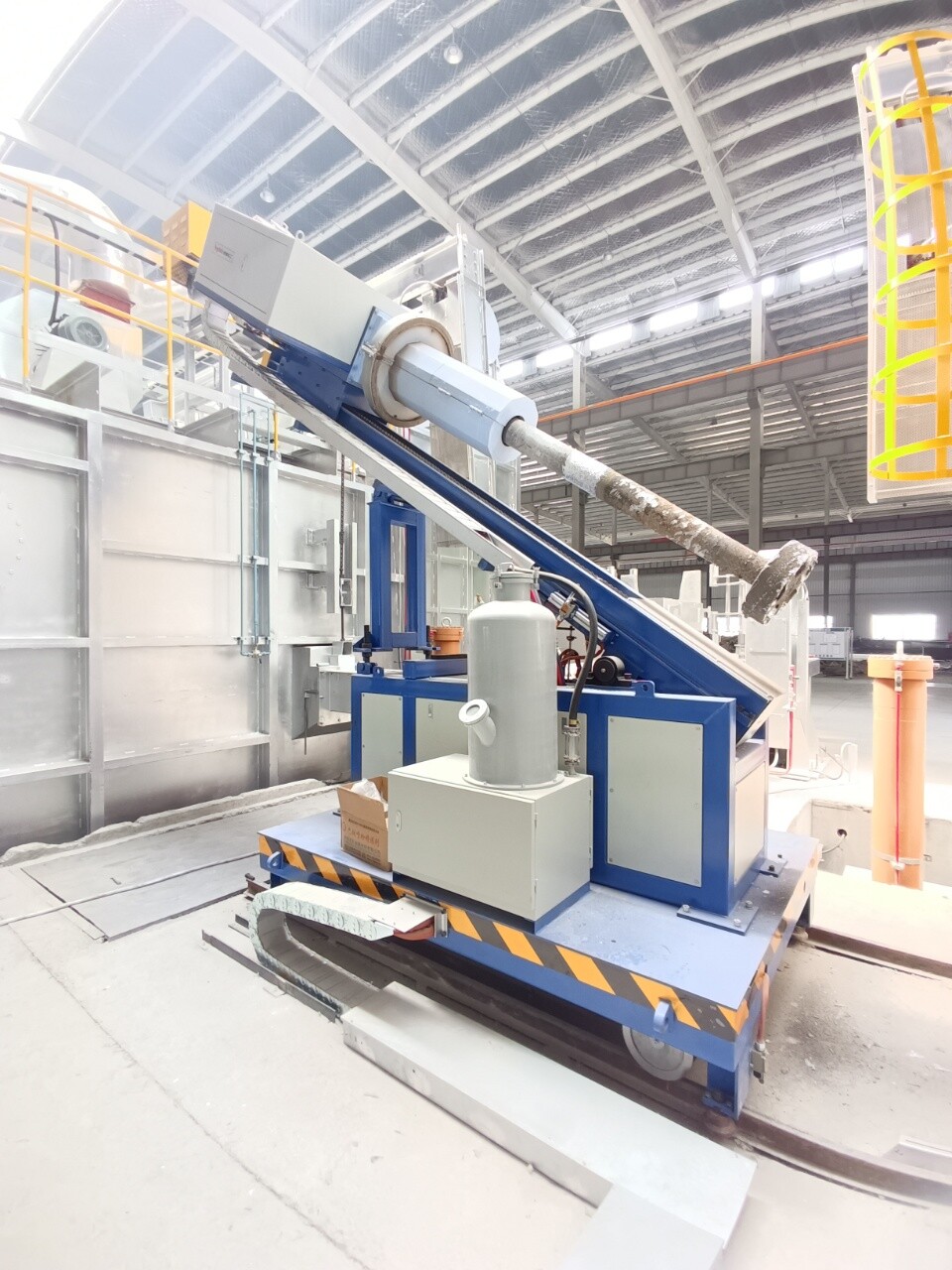

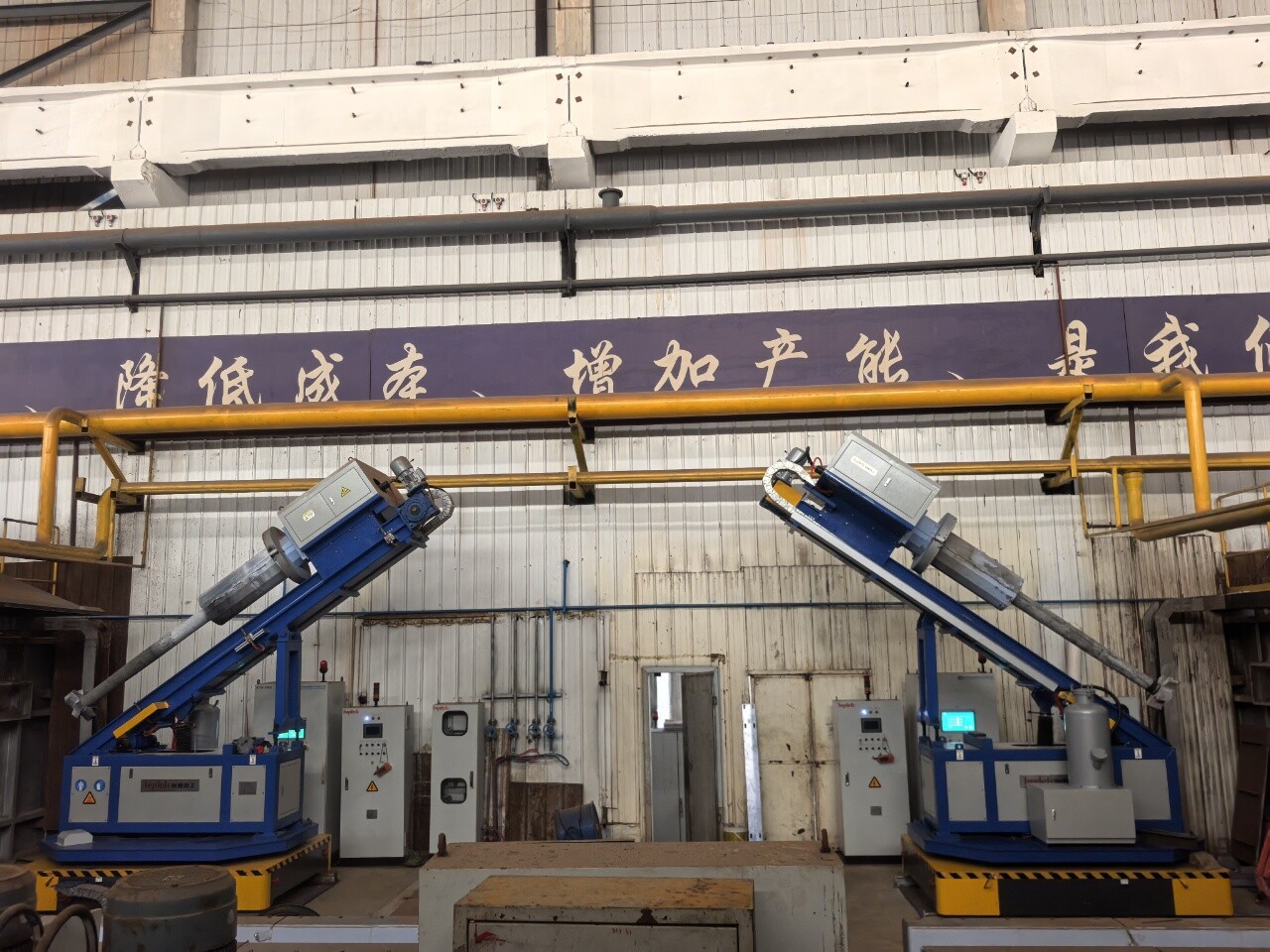

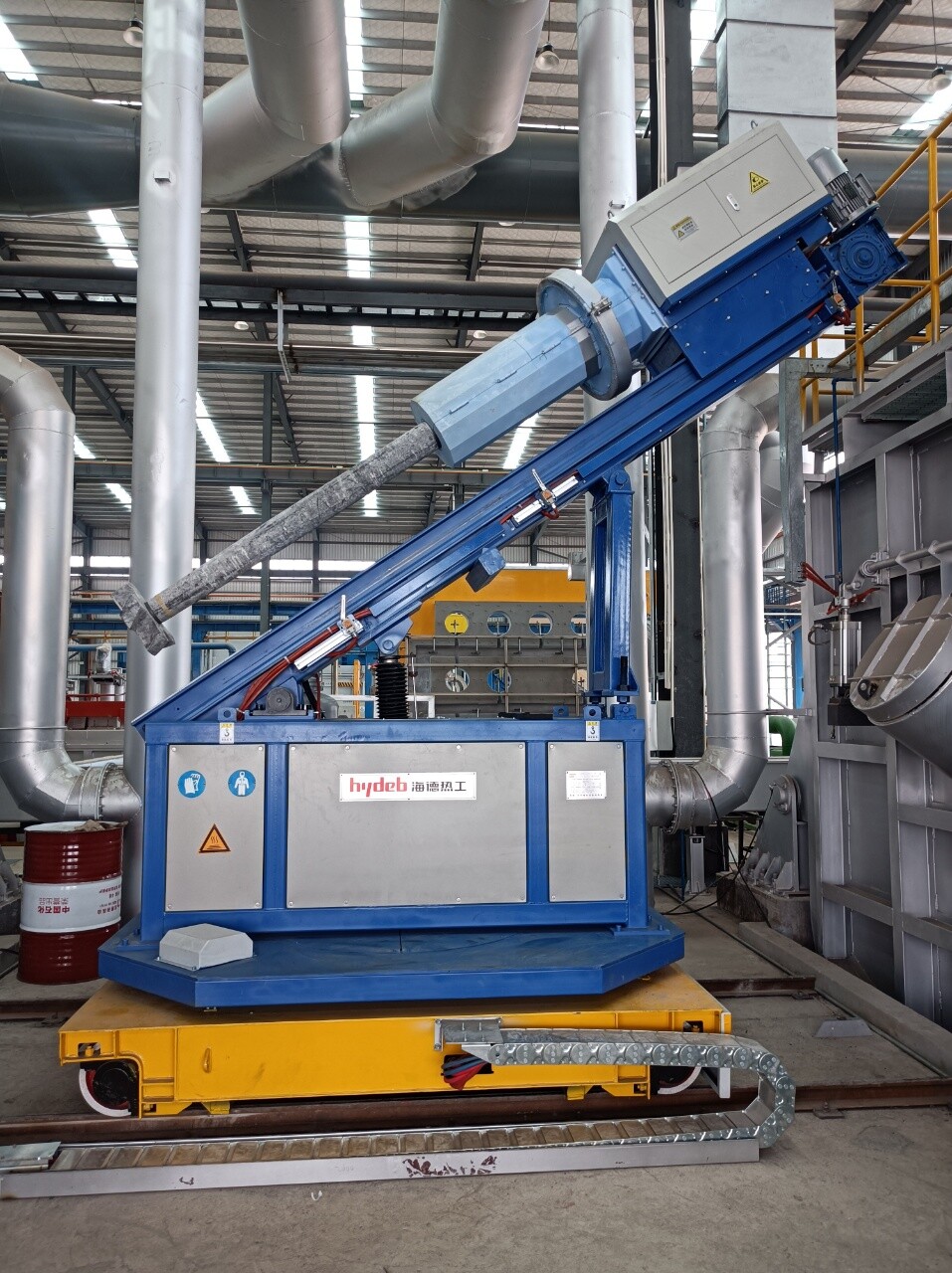

炉侧壁精炼装置
